Farmaatsiakassettide täitmine: nõuded protsessile ja seadmetele

Kasseti täitmine on väikesemahulise aseptilise tootmise kõige järjestustundlikum etapp. Mahuti saabub ilma aluseta, on mõlemast otsast pitseeritud ning kõik ülesvoolu parameeter – mullide kinnijäämine, vaakumi tase, pressimismoment – ​​mõjutavad otse täitmistäpsust ja anuma sulgemise terviklikkust. See juhend tutvustabfarmaatsiakassettide täitminesamm-sammult protsess, iga etapi aseptilised tingimused ja seadmete spetsifikatsioonid, mida tasub enne liini määramist või tarnija valimist kinnitada.

Võtmed kaasavõtmiseks

• Kassett täidetakse ja suletakse kaks korda, nii et anuma suund ja korgi asend on sama olulised kui pumba täpsus.
• Nähtavate tahkete osakeste tagasilükkamise piiriks on tavaliselt mullide kinnijäämine, mitte pumba täpsus.
• Vaakumkork kontrollib õhuruumi gaasi ja korgi istmeid; mõlemad vajavad oma valideerimisparameetreid.
• Vormingu paindlikkus, tõkkeliides ja kontrolli ulatus on kolm elementi, mille lisamine pärast installimist on kallis.

Sellel lehel

1. Mille poolest erineb kasseti täitmine viaali või PFS-i täitmisest?

2. Farmaatsiakasseti täitmise protsess, samm-sammult

3. Aseptilised nõuded: ISO 5, RABS ja isolaatori kompromissid

4. Seadmete spetsifikatsiooni kontrollnimekiri

5. Levinud rikkerežiimid ja nende kontrollimine

6. KKK

Mille poolest kasseti täitmine erineb viaali või PFS-i täitmisest

Viaal on tass: üks avatud ots, stabiilne alus, üks tihend. Eeltäidetud süstal lisab nõelakaitse ja kolvivarda, kuid see täidetakse siiski ühest avatud otsast. Kassett on sirge toru, mille mõlemas otsas on tihendid – kolvikork sabas, alumiiniumkork üle vaheseina –, mistõttu operaatorid kirjeldavad formaati kui aluseta pihustit.

Järgnevad kaks tagajärge. Konteiner on kõrge raskuskesega ja peaaegu olematu jalajäljega, mistõttu on see lahtisegutamise ja liinikiirusel transportimise ajal ebastabiilne. Ja kuna sabatihend asetatakse sageli enne täitmist, on mahuti tsükli osa ajal põhjas tõhusalt avatud, mis muudab õhu sisenemise ja nihkumise viisi.

Mahuti geomeetria ja kahe tihendi loogika

Geomeetria määrab ka kontrollistrateegia. Kergelt kallutatud või mitte täielikult paigal olev kork on selle toimumise hetkel tavaliselt nähtamatu; see tuleb pinnale alles hiljem tihendi purunemisena pärast pressimist või transportimist. Seetõttu kuuluvad korgi asendi nägemise kontrollimine pigem täitmisetappi kui lõppkontrolli. Ostja jaoks on geomeetria ka spetsifikatsiooni käivitajaks: biofarmatseutilise kasseti täitmise protsess peab kontrollima orientatsiooni, mullide kaasamist ja kahte sulgurit, kus viaalijoon juhib ühte.

Ainult tüüpilised vahemikud – kinnitage tööpiirkond vastavalt oma konteineri joonisele ja sulguri spetsifikatsioonidele.

Biofarmatseutiliste kassettide täitmise protsess, samm-sammult

Olenemata sellest, kas konteiner saabub kasutusvalmis (RTU) pesa ja vannina või pestud ja depürogeenitud lahtiselt, toimub kasseti täitmise protsess sama järjestuse järgi: konteineri teisaldamine ja suunamine, täitmine, vaakumkork, alumiiniumkorgi sulgemine, in-line kontroll. Paljudele liinidele asetatakse enne täitmist sabakolb, mis muudab toru põhjatuks süstlaks.

1. Konteinerite käitlemine: pesa, vann ja orientatsiooni juhtimine

Konteinerite käitlemine on esimene ja kõige sagedamini alamääratletud kontrollpunkt. Tsentrifugaalne unscrambler koos vibratsiooni orientatsiooni või nägemispõhise positsioneerimisega hoiab toru püsti ja vähendab pudeli-pudeli kontakti ülekande ajal. RTU-vormingute puhul vajavad vanni avamine, pesa eemaldamine ja pinna puhastamine oma parameetreid: osakeste teke kile eemaldamise ajal, ülekandetee kriitilisse tsooni ja - kui kasutatakse isolaatorit - ülekandeliidese terviklikkuse ja saastest puhastamise valideerimine.

2. Täitmine: mullide kontroll ja annuse täpsus

Biofarmatseutiliste kassettide täitmise protsessis on täidiste maht tavaliselt 0,2–5,0 ml ja toode on tavaliselt nihketundlik, vahule kalduv valgu-, peptiidi- või polümeerilahus. Kiiruse korral põrkab täitenõela joa vedeliku pinnale ja haarab kaasa õhu; tekkivad mikromullid mõjutavad nii tarnitud mahtu kui ka kontrollimisel nähtavate osakeste tulemust.

Kaks vastumeedet on standardsed. In-line vaakumdegaseerimine vähendab lahustunud gaasi kogust enne, kui toode jõuab nõelani. Vedeliku taset järgiv täidis tõstab nõela taseme tõustes, nii et mõju pinnale väheneb. Kõrge viskoossusega toodete (nt hüaluroonhape) puhul on mullide eemaldamine raskem ja vaakumtäitmise kombineerimine madala nihkejõuga pumba korpusega muutub pigem vajalikuks kui valikuliseks.

Doseerimispoolel pakuvad keraamilised kolbpumbad kulumiskindlust ja väikest nihkejõudu ning doseerimistäpsust tuleb tavaliselt hoida ±1%. Peristaltilised valikud vahetavad osa sellest täpsusest ühekordselt kasutatava voolutee ja kergema puhastus-valideerimiskoormuse vastu – kompromiss, mille puhul tuleks otsustada toote omaduste ja partiiplaani, mitte ainult hinna alusel.

3. Vaakumkork: mida alarõhu tegelikult teeb

Atmosfääriline stopper surub korgi avatud kaela sisse. Vaakumkork tõmbab esmalt anumasse negatiivse rõhu ja asetab seejärel korgi kohale, mis eemaldab jääkgaasi ja laseb korgi tihedalt vastu seina istuda. Praktiline kasu on väiksem korgi tagasilöögi ja kinnijäänud gaasist põhjustatud mittetäieliku tihendamise oht.

Protsessi kvalifitseerimisel tuleb kinnitada kolm parameetrit: vaakumitaseme reguleerimisvahemik ja stabiilsus, istmejõu ühtlus ja korgi asendi järjepidevus pärast istutamist. Hapnikutundlike toodete puhul kuuluvad gaasi asendamine – tavaliselt lämmastikuga puhastamine enne evakueerimist – ja sellest tulenev jääkhapniku sihtmärk samasse parameetrikomplekti, mitte eraldi arutelusse.

4. Alumiiniumist korgi tihendus ja tihendi terviklikkus

Kork suletakse keeratava korgi või pressimisega – kasseti täitmise ja sulgemise järjestuse teine ​​pool – ning selle sulguri kvaliteet määrab anuma sulguri terviklikkuse kogu kõlblikkusaja jooksul. Korkimissüsteem peaks jälgima ja registreerima pöördemomenti või survejõudu igal tsüklil, et mehaanilist takistust saaks trendida ja tihendi defekte hoida kindlaksmääratud tolerantsi piires.

Väikese läbimõõduga korgid asuvad kitsas pöördemomendi aknas ja võrdlusväärtus peaks tulenema korgi tarnija valideerimisandmetest ja teie enda katsetest, mitte üldisest tabelist. Terviklikkust pärast tihendamist kontrollitakse tavaliselt kõrgepingelekke tuvastamise, mikroobide sukeldamise või värvaine sissepääsuga, mis kinnitab, et elastomeer on kokku surutud vastu klaasäärikut farmakopöa meetodi kohaselt.

5. In-line kontroll: kaal, korgi asend, pearuumi hapnik

Kontrollimine toimub protsessi kõrval, mitte pärast seda. Tüüpiline ulatus hõlmab täitekaalu ülitäpse koormusanduri või lasermõõtmise abil, korgi asendi nägemist, vajaduse korral õhuruumi jääkhapnikku ja kosmeetiliste defektide tuvastamist.

Konteinerite kaalu kontrollimine lükkab tagasi tolerantsivälised ühikud ja, mis sama oluline, loob trendiandmed, mida kasutatakse doseerimispumpade ennetava hoolduse kavandamiseks. Korgi-asendi nägemist tuleks käsitleda kui kohustuslikku padruniliinide kontrolli: defekt on siin tabada odav ja hiljem kulukas lekkena avastada.

Aseptilised nõuded: ISO 5, RABS ja isolaatori kompromissid

Thefarmaatsiakassettide täitmineprotsess on määratluse järgi aseptiline ja barjääriotsus kujundab kogu rea. Täitmine, korgimine ja tihendamine asetsevad tavaliselt laminaarse vooluga kapoti või piiratud juurdepääsutõkkesüsteemi (RABS) või isolaatori sees koos HEPA-filtriga vertikaalse ühesuunalise õhuvooluga, mis säilitab ISO 5 puhtuse, nagu on määratletud standardis ISO 14644-1, kontrollitud taustakeskkonnas.

Isolaatori valimine ei seisne ainult selles, kuidas puhtust hoitakse. Samuti fikseerib see kindapordi paigutuse, ülekandekambri konfiguratsiooni, liinisisese steriliseerimistsükli (nt aurustatud vesinikperoksiidi) valideerimisstrateegia ja taustrõhu kaskaadi. Tehnilises kokkuleppes tasub paika panna kolm punkti: kas täitemasina jalajälg kattub reaalselt tõkkeavaga, kas laminaarset voolu häirib liikuv mehhanism ja kas suitsuuuringud dünaamilistes tingimustes kinnitavad õhuvoolu mustrit tõkke sees.

Tootega kokkupuutuvad vooluteed vajavad kas kohapeal puhastamise ja steriliseerimise võimalust või modulaarseid liideseid, mida saab kiiresti lahti võtta ja autoklaavida. Pumpade, ventiilide, torude ja tihendite materjalide sertifikaadid ja ühilduvusandmed tuleks projekteerimiskvalifitseerimisel sulgeda – mitte kasutuselevõttu edasi lükata.

Täpsust ja tõkestuskvaliteeti ei saa tõestada koormamata masinal. Kontrollimiseks tuleks kasutada puhastatud vett ja platseebot, mis on vastavuses tegeliku toote viskoossusega, läbida mitu järjestikust täitmist, kusjuures suhteline standardhälve arvutatakse kanali kohta. Korgi vaakumi taset ja sisestamise sügavust kontrollitakse spetsiaalse mõõteriistaga, mis mõõdab korgi kokkupandud asendit toru sees, sest see mõõde määrab, kas pliiatsi-injektori ajamivarras seda hiljem segab.

Seadmete spetsifikatsiooni kontrollnimekiri

Enamik spetsifikatsioonilünki ilmub vormingupere servadesse: vahemiku väikseim maht, kõrgeima viskoossusega toode, viimati lisatud formaat. Allolev tabel on minimaalne kogum, mida tasub biofarmatseutilise kasseti täitmise protsessi kasutajanõuete spetsifikatsioonisse kirjutada.

Levinud tõrkerežiimid ja nende kontrollimine

Alltoodud tõrkerežiimid põhjustavad enamiku farmaatsiakassettide täitmise protsessi kvalifitseerimise käigus ilmnenud kõrvalekalletest; igaühel neist on kontrollimeetod, mis kuulub pigem protokolli kui tõrkeotsingu logisse.

Mullid ja nähtavad osakesed.Tavaliselt jälgitakse pigem kinni jäänud õhu kui pumba vea tõttu. Kontrollige reasisese vaakumdegaseerimise, vedelikutaset järgiva täitmise ja madala nihkejõuga voolutee abil – seejärel kinnitage platseebo käitamisel tootmiskiirusel, mitte poole kiirusega.

Kallutatud või istumata korgid.Tanklas nähtamatu, lekketestil saatuslik. Kontrollige iga üksuse korgi asendi nägemist ja perioodilist kokkupandud sügavuse hävitavat kontrolli.

Ala- või ülepööratud korgid.Mõlemad põhjustavad tihendi rikkeid vastupidises suunas. Kontrollige iga tsükli pöördemomendi jälgimisega, mis on korrelatsioonis kõrgepingelekke tuvastamise või värvaine sissetungimise tulemustega.

Mahuti ümberminek teisaldamise ajal.Käsitsemisprobleem tankla sümptomiga. Kontrollige nägemispõhiste orientatsioonikontrollide ja juhtrööpa kontaktpunktide ülevaatamist liini maksimaalsel kiirusel.

Hapniku jääk üle sihtmärgi.Sageli on probleem gaasi asendamise, mitte vaakumiga. Kontrollige kogu partii õhuruumi analüüsi ja dokumenteeritud lämmastiku väljapuhastusprofiili abil.

KKK

Kuidas kassettide täitmise masin töötab?

Aastal afarmaatsiakassettide täitmineprotsessi konteiner on kahe otsaga toru: padrunid suunatakse ja viiakse kriitilisse tsooni, doseeritakse läbi nõela, suletakse korgiga – enamikes aseptilistes liinides vaakumis – ja suletakse alumiiniumtihendiga, kusjuures täiteraskust ja korgi asendit kontrollitakse joonel.

Mis vahe on vaakum- ja atmosfäärikorgil?

Atmosfääriline kork surub korgi ümbritseva rõhu all kaela. Vaakumkork eemaldab esmalt mahuti, mis eemaldab jääkgaasi ja asetab korgi tihedamalt vastu seina, vähendades tagasilöögi ja mittetäieliku tihenduse ohtu.

Mida tähendab RTU padrunite täitmisel?

Kasutusvalmis: konteiner saabub eelnevalt steriliseeritult suletud vannis olevasse pessa, nii et nöör ei pese ega depürogeeni. Kompromiss liigub vanni avamisele, ülekandeliidese saastest puhastamisele ja tarnija kvalifitseerimisele.

Milline doseerimistäpsus on kasseti täitmisel saavutatav?

Väikesemahuliste bioloogiliste ainete puhul on keraamilise kolvipumba tavaline sihtmärk ±1% või rohkem, mida kontrollitakse iga kanali kohta koormuse all tootega sobiva platseeboga, mitte ainult veega.

Kas üks liin suudab käsitseda kassette, PFS-i ja viaale?

Jah – platvormipõhised masinad jagavad servoliikumist, doseerimist ja kontrolli kolmes vormingus, kusjuures vormingu osi muudetakse konteineri kaupa. Vahetusaeg ja vorminguosade arv on kaks numbrit, mis tuleb enne tellimist üles märkida.

Viidatud standarditele

ISO 14644-1 - puhasruumide klassifikatsioon õhus lendlevate osakeste kontsentratsiooni järgi

USP 〈1207〉 – steriilsete toodete konteineri sulgemise terviklikkuse hindamine

EL GMP lisa 1 - steriilsete ravimite tootmine

Kasseti täitmisjoone määramine

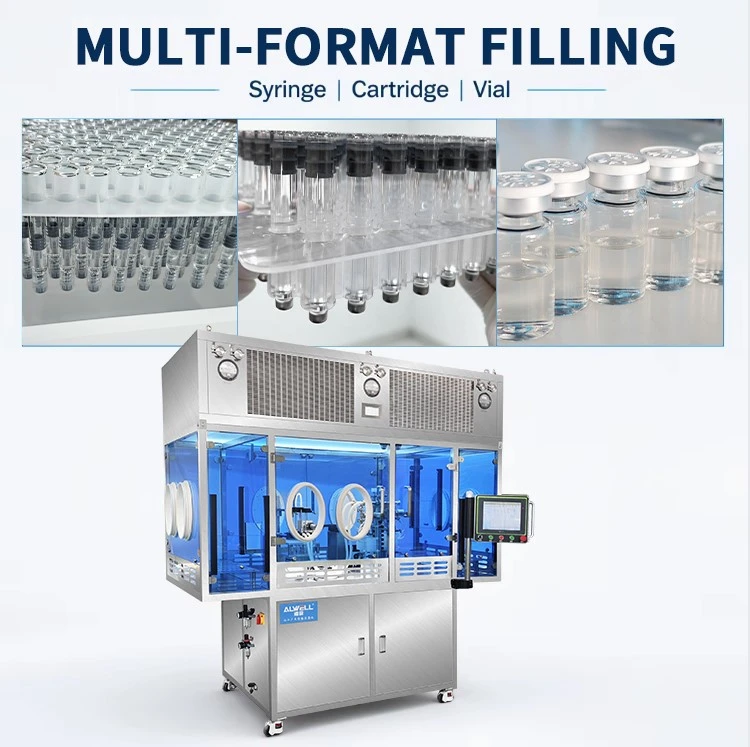

ALWELL ehitab Shanghais väikesemahuliste süstitavate ainete jaoks aseptilisi täiteplatvorme. Pesast vanniga vaakumtäitmis- ja korgimismasin juhib kassette, eeltäidetud süstlaid ja viaale samal platvormil, kasutades täisservoliikumist koos vaakumtäitmise ja korgiga, kaalumise ja korgi asendi kontrollimisega, hõlmates protsesside arendamisest kaubandusliku tootmiseni. Seadmed on ehitatud vastavalt GMP nõuetele ja CE-sertifikaadiga, 5000 m² ruumis.

Platvormi jagamine on kõige olulisem siis, kui farmaatsiakassettide täitmise protsess peab hiljem laienema eeltäidetud süstaldele või viaalidele: doseerimis- ja kontrolliarhitektuur kandub edasi ning muutuvad ainult vorminguosad.

Kui kvalifitseerute farmaatsiakassettide täitmise protsessi või võrdlete seadmete valikuid, saatke meile tooteomadused, partii plaan ja konteineri spetsifikatsioonid ning meie protsessimeeskond vaatab koos teiega liini konfiguratsiooni üle.Taotlege liini konfiguratsiooni ülevaatamist
